結果可視化 GUI (post)¶
RRI の出力 (out) を可視化・集計する GUI です。ヘッダー付与・ベクタ化・統計出力までを一括で実行できます。
何ができるか（機能概要）¶
- RAW（.out） を読み込み、ヘッダー付き .asc を作成
- ASC をベクタ化し、Shapefile と 統計データ（parquet/CSV） を生成
- 統計ビュー で I/J 座標の時系列値を確認・CSV/グラフ出力
- 最大値ラスター（value_max） を作成

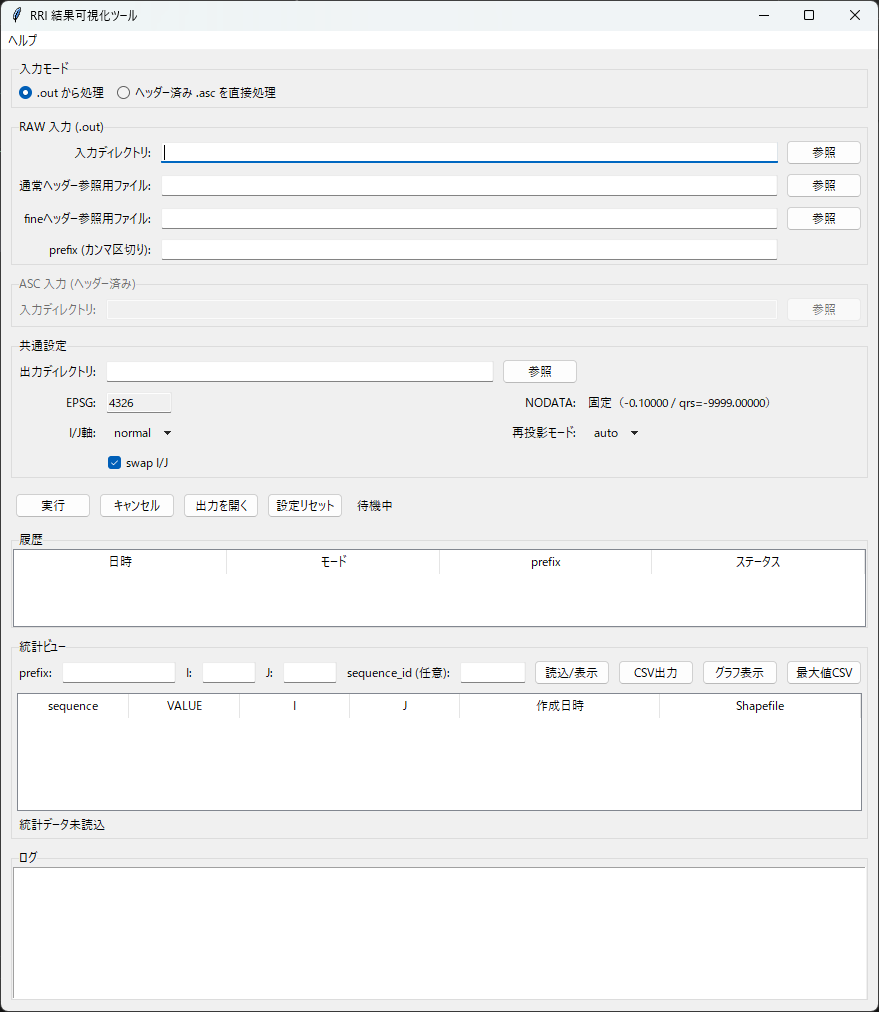

画面構成と機能（画面ラベル準拠）¶
入力モード¶
- 「.out から処理」
- RRI 本体の
outディレクトリを入力として扱います。 - 内部で 「通常ヘッダー参照用ファイル:」 と 「fineヘッダー参照用ファイル:」 を使って
.ascを生成します。 - 「ヘッダー済み .asc を直接処理」
- すでにヘッダーが付いた
.ascを入力として扱います。
RAW 入力 (.out)¶
- 「入力ディレクトリ:」
- RRI 本体の
outフォルダを指定します。 - 「通常ヘッダー参照用ファイル:」
- 通常格子のヘッダー雛形（
.asc）を指定します。 - 「fineヘッダー参照用ファイル:」
- fine 格子用のヘッダー雛形（
.asc）を指定します。
2つ必要な理由:
RRI のoutには 通常格子とfine 格子が混在します。
それぞれ セルサイズや行列サイズが異なるため、別のヘッダー雛形が必要です。
fine 格子が存在しない場合は 「fineヘッダー参照用ファイル:」 を空欄にできます。 - 「prefix (カンマ区切り):」 - 対象とする prefix を指定します（例:hf, hs, hr）。 - 空欄の場合は、入力から自動検出した prefix 全てが対象になります。
ASC 入力 (ヘッダー済み)¶
- 「入力ディレクトリ:」
- すでにヘッダーが付いた
.ascの保存先を指定します。
共通設定¶
- 「出力ディレクトリ:」
- 生成物を配置するベースフォルダです。
out_with_header/とvectorized/を自動作成します。- 「EPSG:」
- 現在は 固定 4326 です（変更不可）。
- 「NODATA:」
- 固定値を使用します（
-0.10000 / qrs=-9999.00000）。 - 「I/J軸:」
- I/J の向きを指定します。
- 「再投影モード:」
auto / force / skipを選択します。- 「swap I/J」
- I/J を入れ替える場合にチェックします。
実行ボタン¶
- 「実行」
- 現在の設定で処理を開始します。
- 「キャンセル」
- 実行中の処理を中断します。
- 「出力を開く」
vectorized/をエクスプローラーで開きます。- 「設定リセット」
- 保存済みの GUI 設定を初期化します。
履歴¶
- 「履歴」 に処理日時・モード・prefix・ステータスが記録されます。
統計ビュー¶
- 「prefix:」「I:」「J:」
- 参照対象の統計を指定します。
- 「sequence_id (任意):」
- 任意で対象の時系列番号を指定できます。
- 「読込/表示」
- 統計データを読み込み、一覧に表示します。
- 「CSV出力」
- 表示中の統計データを CSV で保存します。
- 「グラフ表示」
- VALUE の時系列グラフを表示します。
- 「最大値CSV」
- prefix 単位の最大値一覧を CSV 出力します。
ログ¶
- 「ログ」 に処理状況が表示されます。
出力の意味（実装ベース）¶
out_with_header/- RAW（.out）にヘッダーを付与した
.ascが保存されます。 vectorized/- ベクタ化された Shapefile / 統計データ / 画像などが出力されます。
vectorized/stats/*.parquet- 統計ビューが参照する時系列データです。
value_max/prefix_XXXXXX.asc形式の最大値ラスターが保存されます。
注意点¶
- EPSG は固定設定です（現在 4326）。
parquet出力には追加ライブラリ（pyarrowまたはfastparquet）が必要です。- RAW 入力時は 「通常ヘッダー参照用ファイル:」 が必須で、fine 格子が存在する場合は 「fineヘッダー参照用ファイル:」 も指定してください。
- 入力ディレクトリと出力ディレクトリは同一にしないでください。
